关于拼接屏的那些事，你知道多少？

      关于林林种种的“拼接屏”，你知道的全面。来吧，和小编一起来围观吧！

拼接屏的大分类

拼接屏目前分为液晶拼接屏、等离子拼接屏、DLP、透明屏等。

一

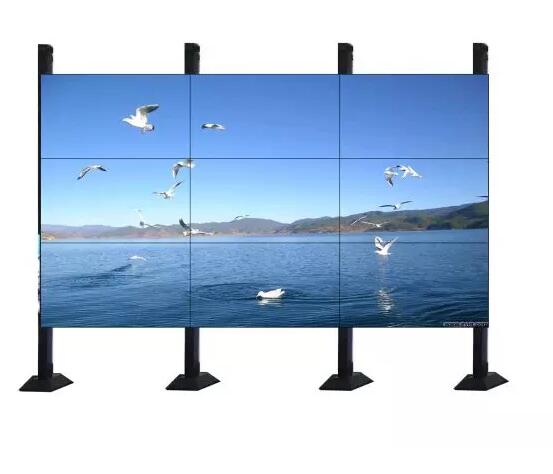

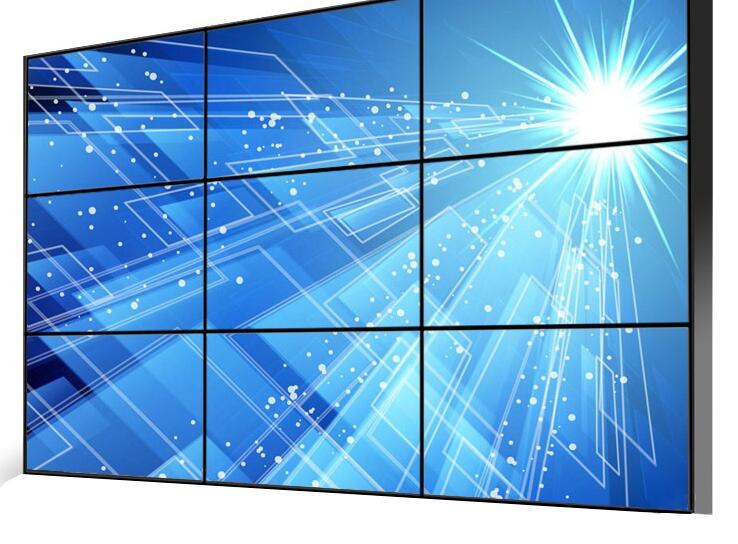

液晶拼接屏

1. 系统设计

1）系统的可行性

液晶拼接墙既可以采用小屏拼接、也可以采用大屏拼接，拼接可任意组合（M×N），更可以采用BSV液晶拼接技术实现积木式、球型安装。我们会根据不同的客户对拼接系统提出的系统规模、尺寸和应用要求，选择合适的产品和拼接方式，提出具体实施方案，满足系统的应用需求。

通过RS-232通讯接口来控制图像控制器来实现任意组合显示模式的切换、信号的切换等。

客户的不同需求，打造个性化系统，提供不同的实施方案和技术支持。

2）系统的实用性

可以根据用户对输入信号的要求，选择不同的视频处理系统，实现VGA、复合视频、S-VIDEO、YPBPR/YCBCR、DVI/HDMI信号、IP网络信号的输入。

3）系统的可靠性

DID液晶拼接墙所用的拼接单元采用工业级的韩国三星DID液晶专用屏，拼接单元可一天24小时一年365天连续工作，拼接单元具有可靠性、稳定性高等特点，以保证系统稳定可靠地运行。由于低功耗、重量轻、寿命长，无辐射等特点，使得液晶拼接墙可靠性极高。

4）系统的经济性

考虑系统的经济性，应从性价比来考量，只有在高性能、高质量的前提下，系统的经济性才有意义。

正值全球经济危机，各企业机关均在压缩支出,但对液晶显示产品的需求仍成递增趋势，因此在满足客户的基本需求同时，更具性价比的产品将得到客户的青睐。

5）系统的开放性及可扩展性

数字网络型超窄边智能液晶拼接系统遵循开放系统的原则，系统除了可以直接接入VGA、RGB、视频信号外，还应可以接入网络信号、宽带语音等，能随时对各类信号进行切换及动态综合显示，给用户提供一个交互式平台，而且支持二次开发；系统应有增加新设备和新功能的能力，使得硬件扩充变得非常简单。同时，软件也只需要进行扩容和升级就可以满足要求，而不必修改源程序。系统硬件和软件部分都能够方便的“与时俱进”。

2.特点

1）采用DID面板

三星独创的DID（Digital Information Display）面板技术成为显示产业瞩目的焦点。DID面板的革命性突破在于超高亮度、超高对比度、超耐用性以及超窄边应用，解决了液晶显示应用于公共显示和数字广告标牌的技术障碍。一般来说，电视或电脑所用液晶屏的亮度只有250~300cd/m2，采用DID面板的液晶屏幕亮度则高达1500 cd/m2，对比度高达10000:1，比传统电脑或电视液晶屏要高出一倍，是一般背投的三倍。因此，采用DID面板的专业液晶显示器即使是在户外的强光照射下也清晰可见。

2）高亮度

与TV和PC液晶屏相比， LCD液晶屏拥有更高的亮度。TV或PC液晶屏的亮度一般只有250~300cd/㎡，而DID LCD液晶屏的亮度可以达到700 cd/㎡(46〞)。3.高对比度 DID 液晶屏具有3000：1（46〞 ）对比度，比传统PC或TV液晶屏要高出一倍以上，是一般背投的三倍。

3） 图像处理技术

可使低像素图像在全高清显示屏中中清晰再现；去隔行处理技术，消除闪烁；去交错算法，消除“锯齿”；动态插值补偿、3D梳状滤波、10位数字亮度以及色彩增强、自动肤色校正、3D运动补偿、非线性缩放等多种国际领先技术处理。

4）更好的彩色饱和度

普通CRT的彩色饱和度只有50%左右，而DID LCD可以达到92%的高彩色饱和度，这得益于为产品专业开发的色彩校准技术，通过这个技术，除了对静止画面进行色彩校准外，还能对动态画面进行色彩的校准，这样才能确保画面输出的精确和稳定。

5）更宽的视角

PVA（Patterned Vertical Alignment）技术即“图像垂直调整技术”，利用这种技术，可视角度可达双178°以上(横向和纵向)。

可靠性更好

普通液晶屏为电视，PC显示器设计，不支持日夜连续使用，科创液晶屏为监控中心、展示中心设计，支持在7x24小时连续使用。

6）纯平面显示

LCD是平板显示设备的代表，是真正的纯平显示器，完全无曲率大画面，无变形失真。

7）超薄窄边设计

DID LCD拼接单元凭借独特的设计和精湛的制造工艺，其边框结构与以往的DID拼接单元产生了质的飞跃：STI-460ADHDID拼接单元左边及上边框厚度为4.3mm；右边及下边框厚度为2.4mm；综合拼接边框厚度仅仅7mm左右！能为拼接用户带来完美的视觉享受。

8）亮度均匀，影像稳定不闪烁

由于LCD每一个点在接收到信号后就一直保持那种色彩和亮度，而不像CRT那样需要不断刷新象素点。因此，LCD亮度均匀、画质高而且绝对无闪烁。

9） 拼接方式可选

DID液晶拼接墙的拼接数量可任意选择(行(m)×列(n))，屏的大小亦有多种选择，以满足不同使用场合的需求。

10） 灵活多变的拼接显示组合功能

可根据不同用户的要求进行个性化设计，选择单屏显示、整屏显示、任意组合显示、图像漫游、图像叠加等功能。

11）先进的屏幕参数高校功能

针对DID液晶拼接幕墙使用液晶屏和驱动电路可能存在参数不一致问题，DID液晶拼接墙系统具有亮度、对比度、色度、白平衡的调整功能，调试后，参数自动保存，从而保证了整幅拼接屏幕的色彩一致性和亮度的均匀性。

12） 环保健康

与背投式(包括CRT背投、DLP等)拼接墙相比，LCD DID液晶拼接墙发热量小、无辐射、无闪烁、不伤眼、不含有害物质(如铅、汞、镉和铬等)，是新一代的环保健康拼接墙。

13） 美观的墙体结构

DID拼接墙的机柜厚度仅为180mm，采用全钢结构，坚固牢靠，拼接屏嵌入式安装，简单方便，整体结构紧凑，节省空间。

14）120HZ倍频刷新频率

DID LCD产品的120Hz倍频液晶显示技术，能有效解决图像快速运动过程中的拖尾和模糊，增强图像的清晰度和对比度，使画面更清澈，人眼长时间观看也不易疲劳。

15）更长使用寿命

普通的NB、PC及TV使用的LCD液晶屏其背光源的使用寿命为1万至3万小时，而DID LCD液晶屏背光源的使用寿命均可达6万小时以上，这就确保了拼接显示屏使用的每片液晶屏在长时间使用后的亮度、对比度和色度的一致性，并且确保显示屏的使用寿命不低于6万小时。液晶显示技术没有任何需要定期更换的耗材设备，所以维护、维修成本极低。

3.系统结构

• 液晶拼接系统组成：

• DID 液晶拼接屏

• 图形拼接处理器

• 图形拼接视频矩阵

• 大屏幕通讯中继器

• 大屏幕电源集配器

• 拼接系统软件包

• 拼接系统操作主机

• 拼接屏专用支架

• 拼接专用线缆

4.运用

可以根据用户对输入信号的要求，选择不同的视频处理系统，实现VGA、复合视频、S-VIDEO、YPBPR/YCBCR或DVI信号输入，满足不同使用场合，不同信号输入的需求。可以通过控制软件，实现各种信号的切换、拼接成全屏显示、任意组合显示、图像拉伸显示、图像漫游显示、图像叠加显示等。

5.维护保养

液晶面板的污迹大体分为两种，一种是因为日积月累所粘留的空气中的灰尘，一种是使用者在不经意中留下的指纹和油污。对于数码相机来说，液晶屏的安装有两种情况，一种是厂商在液晶屏外面还加上了一层保护层，比如透明的硬塑料等，这样我们的手指以及灰尘等实际上不会接触到液晶屏本身，只要注意其表面卫生便足够；第二种也是最为常见的便是液晶屏直接裸露在外，任何外界物质都可以轻易直接接触到液晶屏表明，这时，我们在清洁保养液晶屏时，就必须多加小心。首先需要注意的是，液晶屏的表面看似一片坚固的黑色屏幕，其实在这层屏幕上厂商都会加上一层特殊的涂层。因此我们在清洁时，千万不可随意用任何碱性溶液或化学溶液擦拭屏幕表面，否则的话，可能会溶解掉那层涂层，使得显示效果变差。下面给大家介绍几个液晶拼接屏的保养误区：误区一：用软布、眼镜布、或纸巾来擦拭液晶屏幕千万不能用眼镜布和纸巾来擦拭液晶屏幕，这样很容易划伤“娇气”的液晶屏幕。对于灰尘，我们首先可以用吹气的方法将其吹掉，剩下的灰尘颗粒可以使用专用的液晶擦拭布在液晶面板上轻轻擦拭。

一般来说指纹和油污并非如前者那样容易清除，但是如果使用专用的液晶擦拭布，这也很容易解决，因为专用的液晶擦拭布采用的是特殊纤维，具有比一般高档眼镜布要好得多的擦拭效果，而且柔软不会擦伤屏幕，同时还具有消散静电的功能，防止灰尘进一步的吸附。误区二：用清水清洁液晶屏幕使用清水，液体极易渗入液晶屏幕或者数码相机内部，这样非常容易造成设备电路短路，从而烧坏昂贵的数码相机。何况对于指纹和油污，清水根本无能为力，更多的情况下是越擦越花。误区三：用酒精和其他一些化学溶剂清洁液晶屏幕一般来说，酒精是一种常用的有机溶剂，可以溶解一些不容易擦去的污垢，如果偶尔用来清洁数码相机的外壳，也许没什么不良影响。但一定不要用酒精来清洁液晶屏，一旦使用酒精擦拭显示器屏，就会溶解这层特殊的涂层，会对显示效果造成不良影响。

6.应用领域

一、 机场、港口、码头、地铁、公路等交通运输行业信息显示终端

二、 金融、证券信息显示终端

三、 商业、媒体广告、产品展示等显示终端

四、 教育培训/多媒体视频会议系统

五、 调度、控制室六、广电、大型演播/演出场所

六、 军事、政府、城市等应急指挥系统

七、 矿业、能源安全监控系统

八、 消防、气象、海事、防汛、交通枢纽指挥系统

7.尺寸规格

• 40寸窄边

• 42寸窄边

• 46寸窄边

• 46寸超窄边

• 47寸超窄边

• 55寸超窄边

• 最新55寸超窄边系列

8.优势

1、液晶拼接屏寿命长，维护成本低。

2、液晶拼接屏可视角度大。

3、液晶拼接屏分辨率高、画面亮丽。

4、液晶拼接屏超薄轻巧。

5、功耗小，发热量低。

6、液晶拼接屏无故障时间长，维护成本低。

7、创新、先进性

8、经济性

二

等离子拼接屏

1.等离子拼接屏

PDP(PlasmaDisplayPanel)，即等离子拼接显示屏。PDP是一种利用气体放电的显示技术，其工作原理与日光灯很相似。它采用了等离子管作为发光元件，屏幕上每一个等离子管对应一个像素，屏幕以玻璃作为基板，基板间隔一定距离，形成一个个放电空间。放电空间内充入氖、氙等混合惰性气体作为工作媒质，在两块玻璃基板的内侧面上涂有金属氧化物导电薄膜作激励电极。当向电极上加入电压，放电空间内的混合气体便发生等离子体放电现象，也称电浆效应。等离子体放电产生紫外线，紫外线激发涂有红绿蓝荧光粉的荧光屏，荧光屏发射出可见光，显现出图像。 然而等离子颜色鲜亮、高亮度的特性使得其画面显示效果具有突出的优势，这使得等离子拼接成为一些展览展示活动的宠儿。另外，对于画面质量要求较高的政府机关等离子也是首选。不过，从整体市场的占有率来说，等离子拼接处于完全的劣势，而且就整个行业的发展趋势来说，等离子拼接的发展潜力有限。据部分业内人士分析，该行业目前是“鸡肋产业”，未来肯定会被取代。

2.等离子拼接屏发展史

等离子显示器因其超薄的机身，超大的显示面积，以及在多种环境下的卓越显示性能，成为目前最先进的大屏幕显示设备。等离子显示器的核心部件是等离子屏，与BSV液晶拼接不同的是拥有一些像素，其中每个像素单元由红、绿、蓝三个像素点组成，发光的外屏内表面荧光体类似于CRT显像管内的荧光体，这种荧光体主动发光的显示方式能够提供生动丰富的色彩、极短的响应时间和非常广阔的可视角度。每一个像素单元都由单独的电极控制，视频信号经转化后，各电极做出响应，通过三种原色不同亮度的组合，每一个像素点能够产生1670万种以上的颜色。

离子体显示的概念最早由美国伊利诺伊州立大学的科学家于1964年7月提出，最早的实验性样品只是一些简单的发光点阵。六十年代后期该项技术得到了进一步发展，但受到材料和工艺的限制，屏幕尺寸很小且显示质量较差。

电子计算机及信息产业的发展，为等离子显示的进步提供了契机。独特的发光原理和构造所带来的诸多优点，使等离子显示器逐渐被人们认同为最理想的大屏幕显示技术。由于新工艺和材料的应用，等离子显示技术已经日臻完善。目前全球共有七家厂商具备等离子屏（模块）生产技术和能力，等离子显示器正得到越来越广泛的应用。

根据SRI 2002年做出的预测，2001年至2009年，全世界等离子显示器产业将以平均每年增长58%的速度高速发展，因此将成为未来最具发展前景的大型显示器件并最终取代传统CRT及背投影。

3.等离子显示器的工作原理

当惰性气体达到一定温度，气体内部电子充分电离，当正离子（+）、自由电子（-）数量基本相当，加上少量不带电的中性粒子，该气体即称为等离子体。等离子体具有良好的导电性。

等离子显示器是一种利用气体放电发光的显示装置，这种屏幕采用了等离子管作为发光元件。大量的等离子管排列在一起构成屏幕。每个像素单元对应的小室内部充有氖氙气体。在等离子管电极间加上高压后，封在两层玻璃之间的等离子管小室中的气体发生电离并产生紫外光，从而激励前面板内表面上的红绿蓝（RGB）三基色荧光粉发出可见光。每个等离子管作为一个像素单元，由这些像素的明暗和颜色变化组合，产生各种灰度和色彩的图像，与CRT显像管发光相似。其工作机理类似普通日光灯。

等离子显示器一般由三层玻璃板组成。第一层内表面为涂有导电材料的垂直隔栅，中间层是气室阵列，第三层内表面为涂有导电材料的水平格栅。要点亮某个地址的气室，首先在相应行上加较高的电压，待该气室被激发点亮后，可用低电压维持氖气室的亮度。关掉某个单元，只要将相应的电压降低。气室开关的周期时间是15ms，通过改变控制电压，可以使等离子板显示不同灰度的图形。

4.应时而生 60”PDP专为监控设计量身打造

根据监控指挥中心的一般要求，在监控指挥室设置的等离子大屏幕显示器应能满足显示文件，资料，图像和视频文件等要求。

为满足各类大型显示系统（如会议、监控、指挥调度、信息发布）应用特点，所采用的大屏幕显示系统除应具备优良的显示特性，如高亮度、对比度、高分辨率、宽视角、亮度及色彩均匀外，更应具备能够长期连续、安全稳定运行的特性，同时为降低日常维护和维修对资金和时间的浪费，该显示系统应满足“维护简便、无耗材”的要求。

明博(winboth) 60”PDP等离子拼接显示系统，显示部分采用LG独有技术和先进工艺制造的60英寸“无边”等离子屏，通过单边1mm拼接组成等离子显示幕墙，显示质量优异，同时全数字化高集成电路设计确保了系统稳定性。 由于采用先进的等离子显示技术，等离子拼接幕墙24小时长期连续运行不会对显示单元产生任何损坏，对显示效果没有任何影响。从安装调试完毕到使用数年后，都能保持相同的显示效果，达到同样的清晰度、分辨率、显示精度。产品平均无故障时间大于60,000小时，核心部件寿命超过100,000小时,具有极高的可靠性。

广州明博根据国内外的大型等离子大屏幕拼接墙的经验，以可靠性、先进性，经济性，作为在设计大屏幕等离子拼接系统时遵循的原则。

大屏幕显示系统需要提供各种信息，因此大屏幕系统（等离子拼接单元和图像拼接处理器两部分）应能满足较长时间不间断运行的需求。系统的运行必须稳定可靠，平均无故障工作时间长。明博(winboth)等离子无缝拼接技术、多屏图像处理技术、信号切换技术等的应用综合为一体，形成一个拥有高清晰度、高稳定性、高智能化控制、操作方法先进的大屏幕等离子拼接显示系统。是当前最可靠的设备选型。

先进性：采用的系统结构应该是先进的、开放的体系结构，整个系统能体现当今音、视频多媒体技术的发展水平，具有前瞻性和完整性。在平板显示领域，等离子具有绝对的优势。并从以往的小尺寸向大尺寸发展，全面领先其它平面显示技术。明博(winboth)公司所采用的等离子屏是当今世界上最新技术的等离子显示屏，是工业用的专业等离子屏。 所显示的高速动态画面流畅、自然。这些优点赋予了明博(winboth)等离子显示屏在大屏幕显示领域无可比拟的优越性。

明博(winboth)公司将其高清晰度数码显示技术、等离子窄缝拼接技术、多屏图像处理技术、信号切换技术、网络技术等的应用综合为一体，形成一个拥有高清晰度、高稳定性、高智能化控制、操作方法先进的大屏幕显示系统。

经济性：合理的性能价格比是系统设计中应当考虑的重要内容。因此，所选用的设备在兼顾良好性能的基础上也要考虑经济性，除考虑系统总体造价外，还应当考虑系统长期运行成本。目前，市面上也有DLP的拼接大屏幕，但其整体造价昂贵，每块屏一年光灯泡的更换费用就高达几千块，一个大屏幕加起少则几万，多则十几万，几年下来，其费用惊人。

明博(winboth) 60”PDP等离子拼接显示系统是目前最先进，也是性价比最高的显示系统。由于等离子独特的显示原理，屏幕长期工作色彩、亮度、对比度变化极小，且屏幕本身采用超强度玻璃制成，另覆多层涂层，保证长期工作无热变形。综合以上因素，等离子显示器使用中无需定期维护，没有易损部件，更没有像传统背投影幕墙所需经常更换的灯泡，等离子显示器完全不存在耗材。因此，等离子显示器后期的维护成本非常低，加上合理的采购成本，可以说等离子显示系统拥有比传统幕墙更佳的显示性能，低得多的总拥有成本，整体性能价格比极具优势。

可扩展性：明博(winboth) 60”PDP等离子拼接显示系统有增加新设备和新功能的能力，软件只需进行简单的扩容就可以满足要求，不必更改源程序；硬件只需相应增加。使系统随时紧跟时代和应用发展需求。明博(winboth) 60”PDP等离子拼接显示系统拼接单元采用模块化结构，使得日后设备扩充变得非常简单。另外，多屏图像处理器采用开放式模块化结构，只需增加相应板卡，即可实现扩充功能，大屏幕控制管理软件升级不需更改源程序即可增加功能。

5.简介

等离子英文简称PDP(Plasma Display Panel），中国台湾地区称为电浆显示是一种利用气体放电的显示技术，其工作原理与日光灯很相似。它采用等离子管作为发光元件，屏幕上每一个等离子管对应一个像素，屏幕以玻璃作为基板，基板间隔一定距离，四周经气密性封接形成一个个放电空间。放电空间内充入氖、氙等混合惰性气体作为工作媒质。在两块玻璃基板的内侧面上涂有金属氧化物导电薄膜作激励电极。 当向电极上加入电压，放电空间内混合气体便发生等离子体放电现象。气体等离子体放电产生紫外线，紫外线激发荧光屏，荧光屏发射出可见光，显现出图像。 新型的PDP拼接开始抢占市场并成为时尚大屏换代的代言人。这种新型大屏幕显示具有和基于液晶技术生产的大屏幕一样宽大的显示屏，但它的厚度只有10厘米左右。PDP影像的形成主要取决于高能量的电子束打在屏幕上数以百万计的小点(我们称之为“像素”)后所产生的亮度，在绝大多数显示器上，共有三种(红、绿、蓝)颜色的像素，这三种颜色的像素被平均的分布在整个屏幕上。所有的色彩都可以通过选定的三种单色光，以适当的比例混合而成，而且绝大多数的彩色光也可以分解成特定的三种单色光。这三种选定的颜色被称为三原色，三原色相互独立，其中任一种基色是不能由另外两种基色混合而得到的，但它们相互以不同的比例混合，就可以得到不同的其它颜色。

6.等离子拼接品优势

超高分辨率

单屏1365*768，60”等离子显示器分辨率达到1,365 (H) x 7,68 (V)，轻松支持全分辨率PC信号和1080p全高清影像播放，画面清晰细腻，稳定无闪烁

超高亮度

无论是灯光明亮的会议室、监控室还是阳光充裕的厅堂馆所，60"等离子显示器以1700cd/㎡，超高亮度轻松展现清晰、明亮的影像画面，迎合了当今会议室、监控室以及厅堂馆所宽敞、明亮、舒适的设计风格，充分满足在这些环境下应用要求。

超高对比度

动态黑色技术配合强大的黑色调设置功能，赋予winboth(明博)60"等离子显示器无比自信的1,000,000:1超高对比度，令黑色浓郁深邃、坚实饱满、画面层次感十足，暗部场景表现游刃有余。

超宽视角

水平、垂直178°双向大视角，全方位捕捉视线，实现最佳信息发布效能

5.600Hz子场扫描驱动，超强动态表现力

60"等离子显示器采用世界最先进的12倍速子场扫描驱动技术，子场扫描达到600Hz，画面稳定、无闪烁，动态清晰度优秀，在您观看快速移动的动作场景时，提供更清晰，流畅的画面，即使长时间观看也不会产品视觉疲劳、头晕等不适应的情况。

数码影像色彩再现，还原真实色彩

致力于色彩还原技术，回放画面时对色彩进行重新管理。60英寸等离子显示器采用该项技术，充分还原被压缩前的自然、真实色彩，色彩还原度达到97%。

超长使用寿命60,000小时

通过对材料、屏幕结构、驱动电路等进行了多项技术改进，大幅度提升了等离子显示器的发光效率，使画面的亮度、色彩、清晰度等大大提高，同时使设备耗电量的大幅降低，设备运行更加稳定，寿命更加长久。

8.0.001ms响应速度

物体的运动在大屏幕上看起来更快更明显，物体横向平移时，60英寸屏幕上看起来的移动距离相当于42英寸的1.5倍，这意味着屏幕越大，就越容易出现拖影现象，对显示器动态清晰度的要求就越高。60英寸大屏幕等离子显示器响应速度达到0.01ms，使动态画面更加流畅、自然，几乎看不到任何拖影现象。

3

DLP拼接屏

1.DLP拼接

一直在大屏幕拼接领域有着主导地位的DLP拼接技术，在LCD-BSV拼接技术不断提升的过程中，其霸主地位受到前所未有的威胁与冲击，其最大的软肋功耗问题不得不被提上日程，然而LED新型光源的引进，也必将对DLP是否仍可在大屏幕领域独领风骚，起着非凡的作用。

2.概述

DLP之所以能在大屏幕产业一直拥有着绝对优势，一定有其原因所在。大尺寸、拼缝小，数字化显示亮度衰减慢，点缝隙小，图像细腻，适合长时间显示计算机和静态图像等优点，都是DLP拼接在行业一直经久不衰的重要保证。 “物理接缝几乎为零，一米距离全无接缝感”，这是第十八届BIRTV展览会上西安北光光电展示一款弧形DLP的劣势主要是色彩饱和度提升不上去。这与要求色彩效果的广电应用格格不入。这一点也成为单体大尺寸平板电视、平板拼接墙和LED产品能够很快在广电市场站稳脚跟的原因之一。

DLP接缝技术

面对着LCD接缝技术的突破，DLP在接缝小的巨大优势上不禁要大打折扣，但是DLP也对自己的软肋进行争锋相对的回击，在光源的问题上着手解决，随着新型光源的使用，LCD的功耗问题将得到质的改善，光源寿命跨越性的提升，也让LCD拼接技术的后期维护成本大大降低，这点明显的软肋也将不在是DLP的致命伤，在大屏幕拼接产业竞争日益激烈的今天，DLP霸主地位的将会何去何从，或许就在明年，将会给大家一个准确的答复。

3.DLP拼接墙

厂商指的DLP拼接墙的技术进步不仅包括已经提升到最小0.1毫米以下的物理缝隙，同时也包括能够根本改变DLP拼接墙显示效果的LED光源技术、激光光源技术的成熟和应用。其中，数家DLP拼接墙厂商已经推出了采用LED新型光源的DLP拼接墙产品。这些产品不仅彻底改变了DLP显示墙画面效果“色彩饱和度、色域”表现不佳的状况，而且实现了20000小时的光源寿命，长达5年的“零维护”成本。背投拼接墙在光学技术、制造工艺技术上也在不断进步，如国内领先DLP拼接墙厂商——巨洋公司就开发出了第二代光电分离、ODE质感工艺、第二代光学引擎12动点调整、平滑边缘、巨洋倍显技术、光存储技术、免工具拆卸技术和超薄箱体技术等20余项业界领先的专利技术，不断引领DLP在大屏拼接领域的市场主导地位。

4.DLP在广电行业

虽然DLP有着众多的优点，但是LCD并没有被压迫的毫无反抗之力，究其根本，占用空间比较大与功耗大，后期维护成本高的劣势，让DLP的强劲时候减色不少。

不过，业内并不对DLP在广电产业的市场持悲观的看法。DLP拼接墙显示产品几乎零接缝的和屏幕可以弯曲的优势，都是其它大屏幕显示产品无法轻易替代的。近年来发展迅速的LCD拼接产品，虽然在部分电视台、演播室也获得了一些应用，不过其“几十倍于DLP产品的接缝”依然令其产品看起来“非常粗糙”。同时的像素点间距过大，以及弯曲屏幕、低间距屏幕价格过高的特点，也大大阻碍了其在演播室级别的市场应用。

4

透明屏

1.透明屏

透明屏互动展示是基于透明显示屏幕的一种新型展示手段。

透明显示屏幕可做到屏幕如玻璃一般透明，保持透明度的同时又能保证动态画面的色彩丰富程度和显示细节，因此透明屏互动展示装置既能够让用户近距离透过屏幕观看背后的展品又能够让用户与透明显示屏的动态信息进行交互。

2.透明屏应用范围

透明屏互动装置目前可以根据屏幕有22寸、32寸、46寸等不同尺寸规格，非常适合商场展示珠宝首饰和各种高档商品以及博物馆行业用来展示一些文物等...

3.未来产品趋势

随着显示技术的不断发展透明屏幕崭露头角，透明屏与传统的液晶显示器相比，透明屏可以给用户带来前所未有的视觉感受和全新的体验。由于透明屏本身具有屏幕和透明的特性，因此可以应用到很多场合，即可以作为屏幕使用，同时可以替代透明平板玻璃。目前星透明屏主要应用于展览展示和产品陈列，例如使用透明屏替代橱窗玻璃。在未来透明屏会有非常广阔的应用领域，例如在建筑方面可以使用透明屏替代窗玻璃，在电器产品中可以用作冰箱，微波炉等电器的玻璃门等。透明屏使观众看到屏幕图像的同时还可以透过屏幕看到屏幕后的物品，增强了信息传达的效率也增加了许多趣味。

5

各种拼接屏的比较

各种拼接屏的比较

显示技术发展到今天，可谓是百家争鸣、各有所长，特别是背投（DLP）、等离子（PDP）、液晶（LCD）的相续推出，向人们提供了对比选择的空间。毫无疑问，更大、更薄，更先进是技术发展的方向，对于拼接幕墙（电视墙），也从传统的CRT向背投、等离子、液晶发展。 那么，背投、等离子和液晶那一种更有技术优势，更能满足各种应用场所的需要呢？我们认为液晶将能更好的满足应用需求，这也正是本文将要向您阐述的，我们将列出背投、等离子与液晶三种显示方式的技术原理，并会分析在几个关键指标上它们各自的优缺点，以及优安LCD拼接幕墙所具有的优势。

一、背投原理简析

背投的实现原理很简单，在设备内部设置一部投影机，发出的图像经透镜放大后投射到屏幕背面，就是背投。正是基于这种原理诞生的背投，由于采用不同的投影机种类，主要可分为CRT(阴极射线管)、LCD(液晶)、DLP(数字光处理)等几种。CRT背投属于背投阵营中的低端产品，而其它几种背投则对应地为高端产品，其中以DLP背投最为出色，其图像清晰度、亮度、色彩、可视角度以及体积来看，均比传统CRT背投有了很大提高。以下文中所述背投均指DLP背投。

优点：廉价的低端显示方案。

缺点：体积与重量过大，长时间不间断工作，加快背光灯老化。

二、等离子原理简析

PDP是一种利用气体放电的显示技术，其工作原理与日光灯很相似。它采用了等离子管作为发光元件，屏幕上每一个等离子管对应一个像素，屏幕以玻璃作为基板，基板间隔一定距离，形成一个个放电空间。放电空间内充入氖、氙等混合惰性气体作为工作媒质，在两块玻璃基板的内侧面上涂有金属氧化物导电薄膜作激励电极。当向电极上加入电压，放电空间内的混合气体便发生等离子体放电现象，也称电浆效应。等离子体放电产生紫外线，紫外线激发涂有红绿蓝荧光粉的荧光屏，荧光屏发射出可见光，显现出图像。

优点：颜色鲜艳、高亮度、高对比度；

缺点：耗电与发热量很大，严重灼伤现象，画质随时间递减，并形成每块拼接屏之间的色差。

三、液晶原理简析

液晶是利用液状晶体在电压的作用下发生偏转的原理。由于组成屏幕的液状晶体在同一点上可以显示红、绿、蓝三基色，或者说液晶的一个点是由三个点叠加起来的，它们按照一定的顺序排列，通过电压来刺激这些液状晶体，就可以呈现出不同的颜色，不同比例的搭配可以呈现出千变万化的色彩。液晶本身是不发光的，它靠背光管来发光，因此液晶屏的取决于背光管。由于液晶采用点成像的原因，因此屏幕里面构成的点越多，成像效果越精细，纵横的点数就构成了液晶电视的分辨率，分辨率越高，效果越好。

优点：高分辨率、厚度薄、重量轻、低能耗、长寿命、无辐射。

缺点：拼接缝稍大。

四、总结

1） 从功能上：背投技术体积与重量过大，各项关键技术指标均远不及等离子及液晶，且长时间不间断工作，加快背光灯老化，由于只有几千小时寿命，如果一天二十四小时运行，几个月便需要更换背光灯。等离子由于耗电量与发热量很大，且有严重灼伤现象，并不适宜用于长时间显示静态监控画面，且用于拼接之后，整机升温更高，致使设备容易烧毁。液晶在平板显示技术中一枝独秀，其厚度薄、重量轻、低能耗、长寿命、无辐射等优点以及各项关键性能指标的优秀表现，已使它成为发展主流，前景看好。

2） 从价格上：考虑系统的经济性，就不能不提性价比，只有在高性能、高质量的前提下，系统的经济性才有意义。目前市面上有等离子（PDP）的拼接幕墙，但其价格较高，一般一平方米的价格高达十几万，并且由于存在等离子烙印问题，也不适宜在一些显示静态图像（安防、道路交通、港口码头等）的场合使用，总体性价比低。而DLP电视墙虽然价格比较低，但一年光灯泡的更换费用就高达几千块,每块屏，一个幕墙加起少则几万，多则十几万，几年下来，其费用惊人。

液晶拼接幕墙，以其优异的性能，合理的价格在国内外受到了广泛的欢迎。其高达5万小时的使用寿命，质量稳定，维护费用低，是明智的不二选择。
