室内P1.923LED显示屏

BTM-P1.923

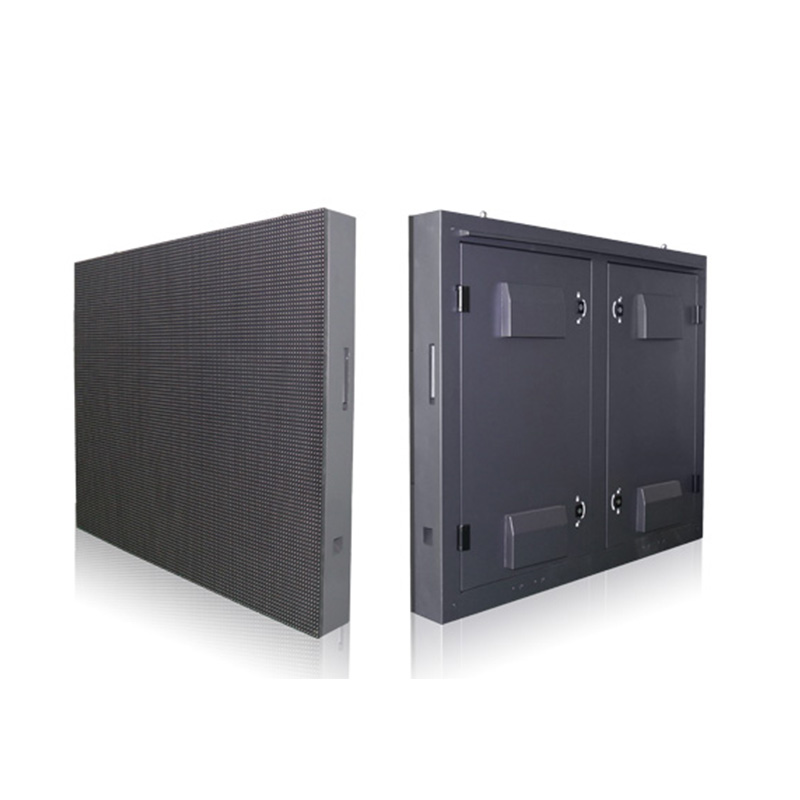

轻薄设计:箱体轻便,搬运、安装更轻松,更节省成本

高亮节能省电:8000nit高亮度的情况下最大功耗仅180W,较之前传统箱体功耗降低50%以上,节能省电;且显示画面清晰优质,是数百万广告商的首选产品;

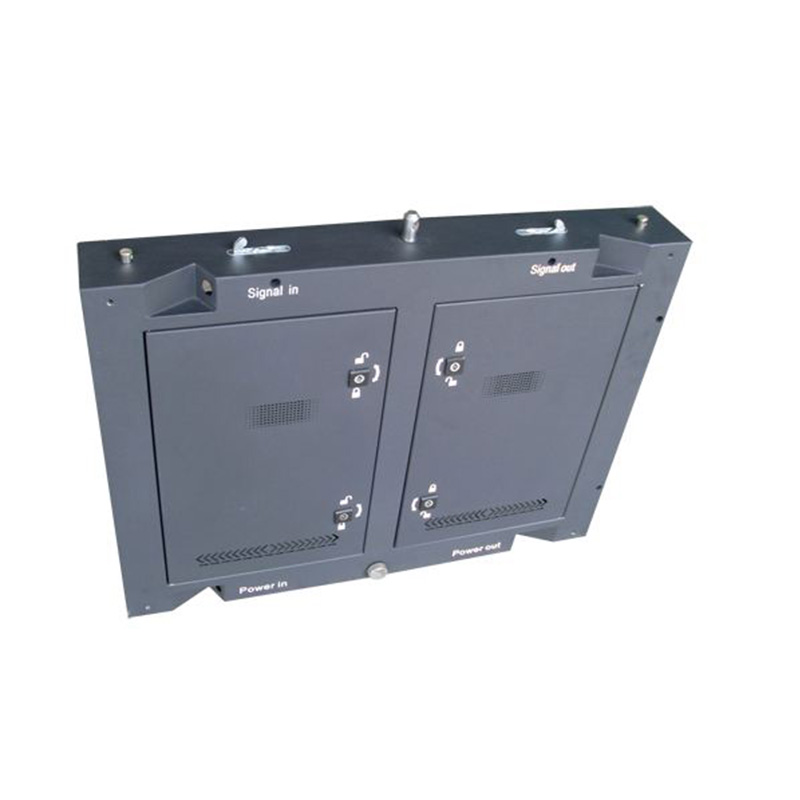

独立模块化设 :产品模组、箱体、电源盒采用独立模块化设计,真正能实现快速 维护屏体的功能,减少售后成本。

模组、箱体标准化:取消了常规屏电源线和信号排线,采取分开布放,快速维护,确保高效稳定防水的同时大大降低了维护时间;

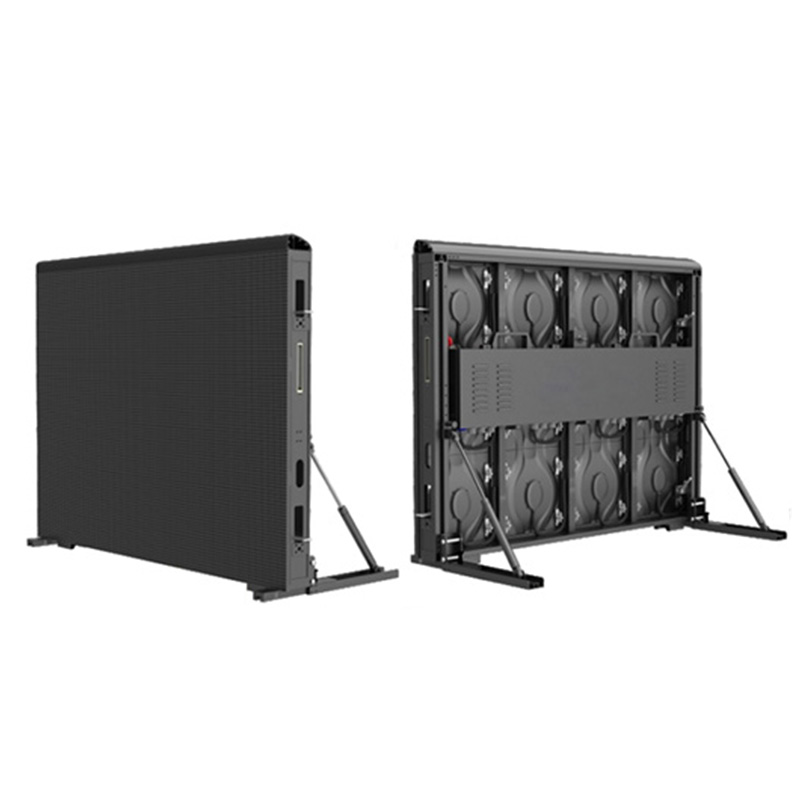

前后维护设计:可实现10秒内屏体任意位置的模组拆卸与更换,快速解决活动现场任意问题;

防水防嗮抗震设计:新一代“固装产品"系列灯、模组、外壳、电源控制盒以及连接线完全防水设计,防水等级高达IP65; 选用优质的原材料,抗UV能力强,完全满足任何恶劣户外条件;


立即咨询
参数介绍



         参数名称

产品参数

模组组成

像素结构

SMD1010带面罩/1515不带面罩 三合一LED

像素间距(mm)

1.923

模组分辨率(W×H)

104×78

模组尺寸(mm)

200(W)×150(H)

模组重量(kg)

0.3

模组最大功耗(W)

11

箱体组成

箱体模组组成(W×H)

2×1

箱体分辨率(W×H)

208×156

箱体尺寸(mm)

400(W)×300(H)×66(D)

箱体面积(m2

0.12

箱体重量(kg)

4.6

箱体像素密度(点/m2

270422

箱体平整度(mm)

≤0.2

维护方式

后维护

箱体形成

压铸铝

光学参数

单点亮度校正

单点色度校正

白平衡亮度(nits)

850-1000

色温(K)

3200—9300可调

视角(水平/垂直°)

160/120

发光点中心距偏差

<3%

亮度/色度均匀性

≥97%

对比度

4000:1

电气参数

峰值功耗(W/箱体;W/m2

700

平均功耗(W/箱体;W/m2

280

供电要求

AC90~264V,频率47-63(Hz)

安全特性

GB4943/EN60950

处理性能

换帧频率(Hz)

50&60

驱动方式

恒流驱动,26扫

灰度级别

16384

刷新率(Hz)

3000

颜色处理位数

16bit

模组自带掉电存储功能

保存亮度、色度校正数据,模组参数

视频播放能力

2K高清,4K超高清画面

使用参数

寿命典型值(hrs)

50,000H

工作温/湿度范围(℃/RH)

-10 – 40  / 10%-80%RH(无结露)

存储温/湿度范围(℃/RH)

-20 – 60  / 10%-85%RH(无结露)

适用标准

CCC,TUV-CE,ETL等依测试标准


2模组尺寸图




                      (单元板正反面图)

3、包装方式

包装采用优质航空箱,有效避免在搬运,运输途中由于碰撞导致的产品损伤。
