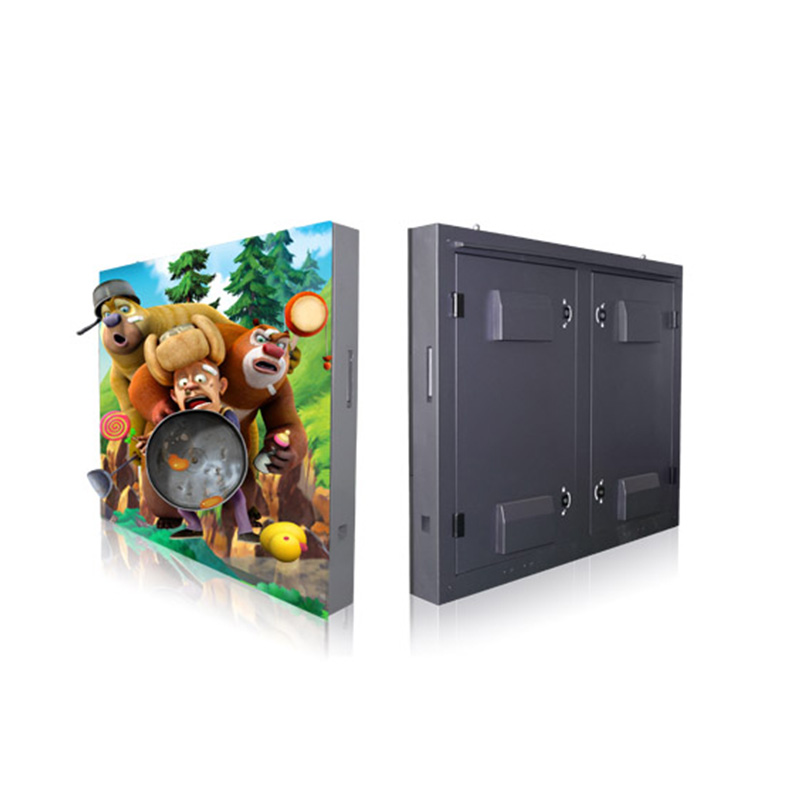

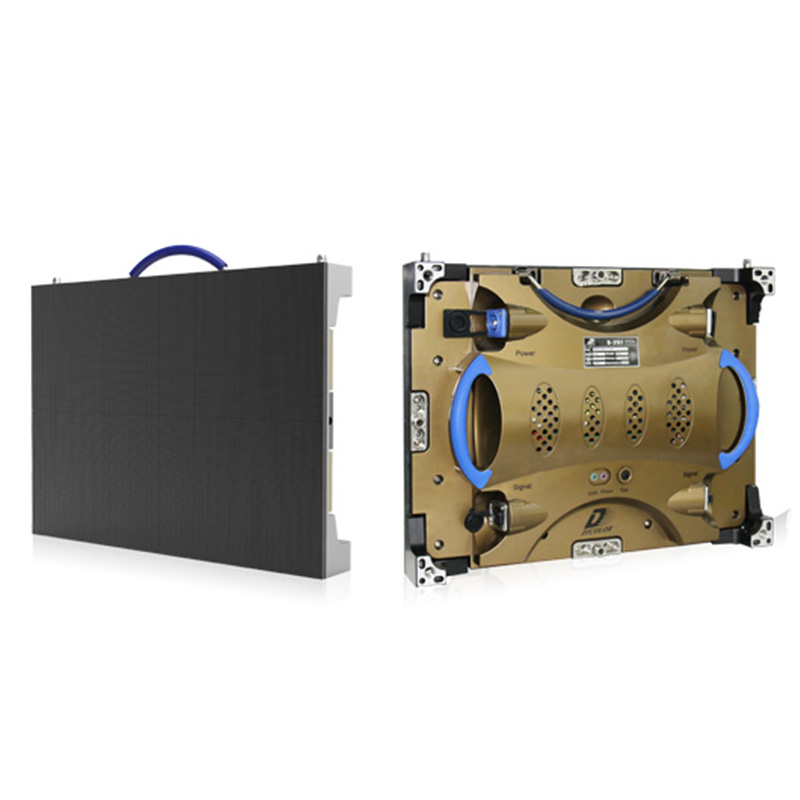

室内P5LED显示屏
BTM-P5
轻薄设计：箱体轻便，搬运、安装更轻松，更节省成本;
高亮节能省电：8000nit高亮度的情况下最大功耗仅180W，较之前传统箱体功耗降低50%以上，节能省电；且显示画面清晰优质，是数百万广告商的首选产品；
独立模块化设 ：产品模组、箱体、电源盒采用独立模块化设计，真正能实现快速 维护屏体的功能，减少售后成本;
模组、箱体标准化：取消了常规屏电源线和信号排线，采取分开布放，快速维护，确保高效稳定防水的同时大大降低了维护时间；
前后维护设计：可实现10秒内屏体任意位置的模组拆卸与更换，快速解决活动现场任意问题；
防水防嗮抗震设计：新一代“固装产品"系列灯、模组、外壳、电源控制盒以及连接线完全防水设计，防水等级高达IP65； 选用优质的原材料，抗UV能力强，完全满足任何恶劣户外条件；
参数名称 | 产品参数 | |
模组组成 | 像素结构 | SMD2121三合一LED |
像素间距（mm） | 5 | |
模组分辨率（W×H） | 64*32=2048 | |
模组尺寸（mm） | 320（W）×160（H）×14 | |
模组重量（kg） | 0.38 | |
模组最大功耗（W） | ≦15 | |
箱体组成 | 箱体模组组成（W×H） | 3×6 |
箱体分辨率（W×H） | 192*192 | |
箱体尺寸（mm） | 960（W）×960（H） | |
箱体面积（m2） | 0.921 | |
箱体重量（kg） | ||
箱体像素密度（点/m2） | 40000 | |
箱体平整度（mm） | ≤0.2 | |
维护方式 | 后维护 | |
箱体形成 | 压铸铝/铁箱/铝箱/型材 | |
光学参数 | 单点亮度校正 | 有 |
单点色度校正 | 有 | |
白平衡亮度（nits） | ≥600-800 | |
色温（K） | 2000-9300可调 | |
视角（水平/垂直°） | 120/120 | |
发光点中心距偏差 | <3% | |
亮度/色度均匀性 | ≥97% | |
对比度 | 1500:1 | |
电气参数 | 峰值功耗（W/m2） | 750 |
平均功耗（W/m2） | 280 | |
供电要求 | AC90~264V，频率47-63（Hz） | |
安全特性 | GB4943/EN60950 | |
处理性能 | 换帧频率（Hz） | 50&60 |
驱动方式 | 恒流驱动，16扫 | |
灰度级别 | 16384 | |
刷新率（Hz） | ≥1000 | |
颜色处理位数 | 16bit | |
模组自带掉电存储功能 | 保存亮度、色度校正数据，模组参数 | |
视频播放能力 | 2K高清，4K超高清画面 | |
使用参数 | 寿命典型值（hrs） | 50,000H |
工作温/湿度范围（℃/RH） | -10 – 40 / 10%-80%RH（无结露） | |
存储温/湿度范围（℃/RH） | -20 – 60 / 10%-85%RH（无结露） | |
适用标准 | CCC，等依测试标准 | |
2、模组尺寸图
（单元板正反面图）
3、包装方式
包装采用优质航空箱，有效避免在搬运，运输途中由于碰撞导致的产品损伤。
